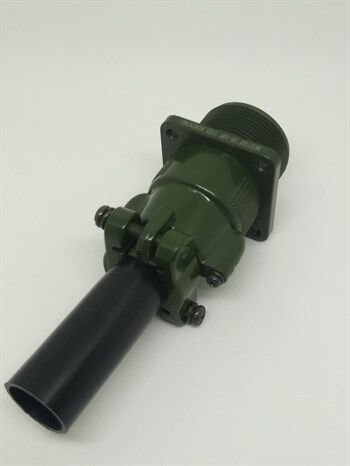

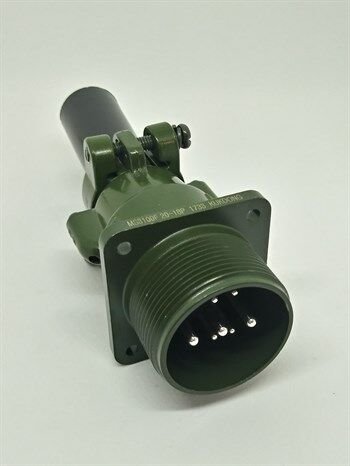

MS3100E 20-18P Karşıt Tip Askeri Konnektör

MIL-DTL-5015 Serisi Military (Askeri) standart karşıt kablo tipi olarak adlandırdığımız 20 kasa (size) 9 pinli erkek konnektördür. Bu ürün ile kullanılabilecek konnektörlerin ürün kodları ise MS3106F 20-18S kablo tipi dişi konnektör ve 90 derece backshelle sahip kablo tipi MS3108F 20-18S kodlu dişi konnektördür. Konnektör 12 size ve 16 size pinlere sahiptir. 12 size pin üzerinden maksimum 23 amper. 16 size pin üzerinden ise maksimum 13 ampere kadar akım taşıyabilirler. Ürünlerin biribirine sabitlenmesi ise seyyar kısım yani kablo tipi konnektörün, karşılığına takıldıktan sonra seyyar kısımdaki bileziğin çevirilmesi ile gerçekleşir. Karşıt kablo tipi konnektörün kullanım amacı ise panel tipi konnektörün kullanılmadığı alanlarda yada panel tipi konnektörü aygıt üzerine monte edemeyeceğimiz durumlarda. Havada 2 kabloyu seyyar bir biçimde biribirine eklememizi veya sabitlememizi sağlar. Kısacası havada iki kabloyu seyyar olarak güvenli bir şekilde biribirine bağlanması için karşıt tip konnektörler tercih edilirler.
