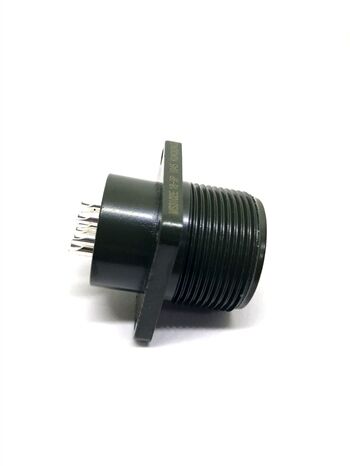

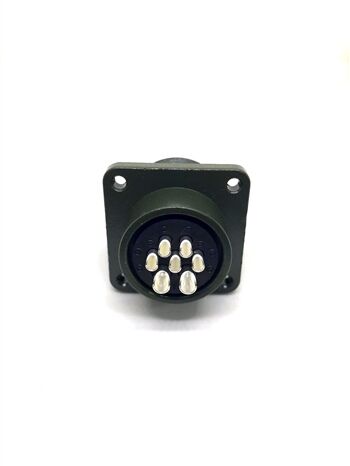

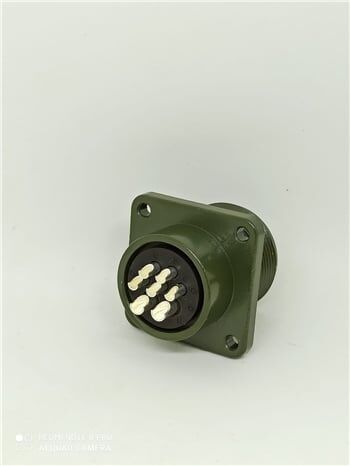

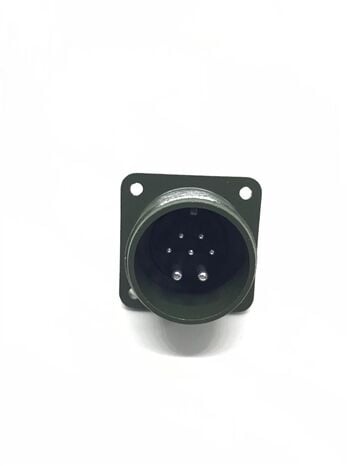

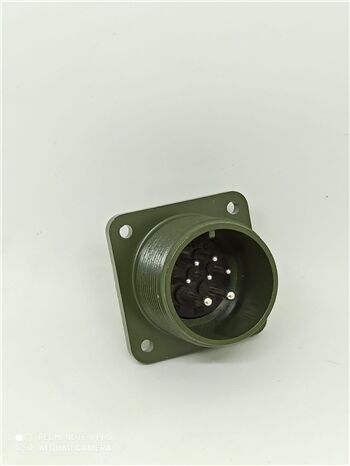

MS3102E 18-9P Panel Tipi Askeri Konnektör

MIL-DTL-5015 Serisi Military (Askeri) standart panel tipi olarak adlandırdığımız 18 kasa (size) 7 pinli erkek konnektördür. Bu ürün ile kullanılabilecek konnektörlerin ürün kodları ise MS3106F 18-9S kablo tipi dişi konnektör ve 90 derece backshelle sahip kablo tipi MS3108F 18-9S kodlu dişi konnektördür. Konnektör 12 size ve 16 size pinlere sahiptir. 12 size pin üzerinden maksimum 23 amper. 16 size pin üzerinden ise maksimum 13 ampere kadar akım taşıyabilirler. Ürünlerin biribirine sabitlenmesi ise seyyar kısım yani kablo tipi konnektörün, karşılığına takıldıktan sonra seyyar kısımdaki bileziğin çevirilmesi ile gerçekleşir.
