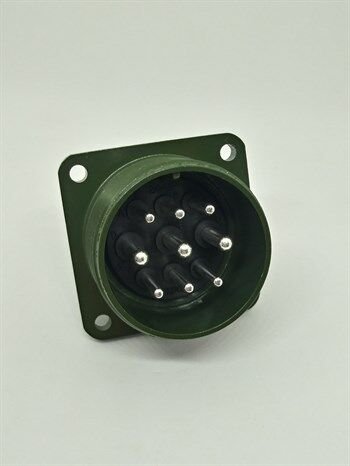

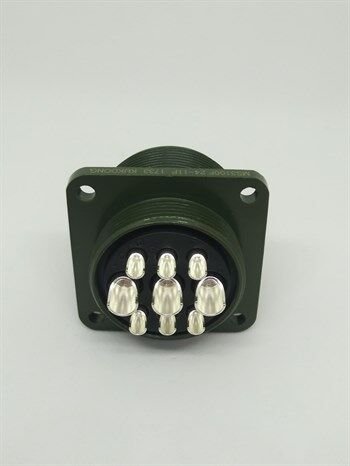

MS3102E 24-11P Panel Tipi Askeri Konnektör

MIL-DTL-5015 Serisi Military (Askeri) standart panel tipi olarak adlandırdığımız 24 kasa (size) 9 pinli erkek konnektördür. Bu ürün ile kullanılabilecek konnektörlerin ürün kodları ise MS3106F 24-11S kablo tipi dişi konnektör ve 90 derece backshelle sahip kablo tipi MS3108F 24-11S kodlu dişi konnektördür. Konnektör 8 size ve 12 size pinlere sahiptir. 12 size kontaklarından maksimum 23 amper, 8 size kontaklarından ise maksimum 46 amper akım taşıyabilir. Ürünlerin biribirine sabitlenmesi ise seyyar kısım yani kablo tipi konnektörün, karşılığına takıldıktan sonra seyyar kısımdaki bileziğin çevirilmesi ile gerçekleşir.
