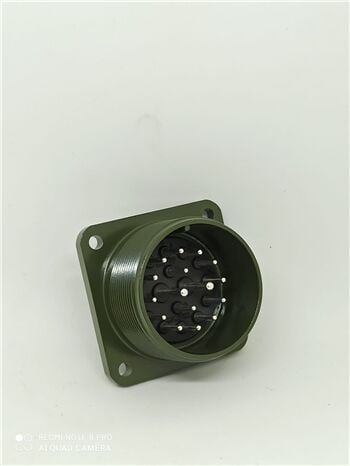

MS3102E 24-7P Panel Tipi Askeri Konnektör

MIL-DTL-5015 Serisi Military (Askeri) standart panel tipi olarak adlandırdığımız 24 kasa (size) 16 pinli erkek konnektördür. Bu ürün ile kullanılabilecek konnektörlerin ürün kodları ise MS3106F 24-7S kablo tipi dişi konnektör ve 90 derece backshelle sahip kablo tipi MS3108F 24-7S kodlu dişi konnektördür. Konnektör 14 adet 16 size ve 2 adet 12 size pinlere sahiptir 16 size kontaklar 13 amper ve 12 size kontaklar 23 amper akım taşıyabilmektedir. Ürünlerin biribirine sabitlenmesi ise seyyar kısım yani kablo tipi konnektörün, karşılığına takıldıktan sonra seyyar kısımdaki bileziğin çevirilmesi ile gerçekleşir.
