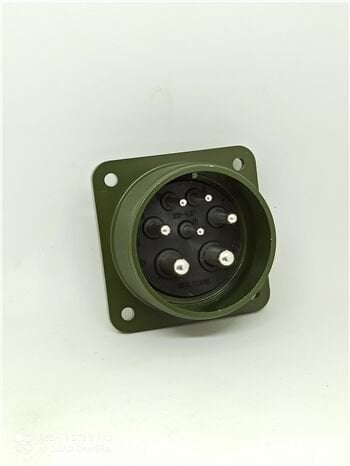

MS3102E 28-10P Panel Tipi Askeri Konnektör

MIL-DTL-5015 Serisi Military (Askeri) standart panel tipi olarak adlandırdığımız 28 kasa (size) 7 pinli erkek konnektördür. Bu ürün ile kullanılabilecek konnektörlerin ürün kodları ise MS3106F 28-10S kablo tipi dişi konnektör ve 90 derece backshelle sahip kablo tipi MS3108F 28-10S kodlu dişi konnektördür. Konnektör 3 adet 12 size , 2 adet 8 size ve 2 adet 4 size pinlere sahiptir. Ayrıca 12 size pinler 23 amper , 8 size olan pinler 46 amper ve 4 size olan pinler 80 amper akım taşıyabilmektedir. Ürünlerin biribirine sabitlenmesi ise seyyar kısım yani kablo tipi konnektörün, karşılığına takıldıktan sonra seyyar kısımdaki bileziğin çevirilmesi ile gerçekleşir.
