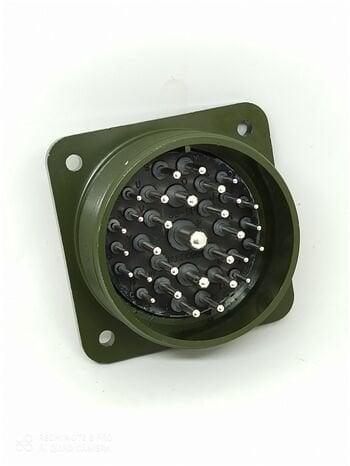

MS3102E 36-9P Panel Tipi Askeri Konnektör

MIL-DTL-5015 Serisi Military (Askeri) standart panel tipi olarak adlandırdığımız 36 kasa (size) 31 pinli erkek konnektördür. Bu ürün ile kullanılabilecek konnektörlerin ürün kodları ise MS3106F 36-9S kablo tipi dişi konnektör ve 90 derece backshelle sahip kablo tipi MS3108F 36-9S kodlu dişi konnektördür. Konnektör üzerinde 14 adet 16 size , 14 adet 12 size ve 2 adet 8 size kontak bulunmaktadır. Bu kontaklardan 16 size 13 amper , 12 size 23 amper ve 8 size 46 amper akım taşıyabilmektedir. Ürünlerin biribirine sabitlenmesi ise seyyar kısım yani kablo tipi konnektörün, karşılığına takıldıktan sonra seyyar kısımdaki bileziğin çevirilmesi ile gerçekleşir.
