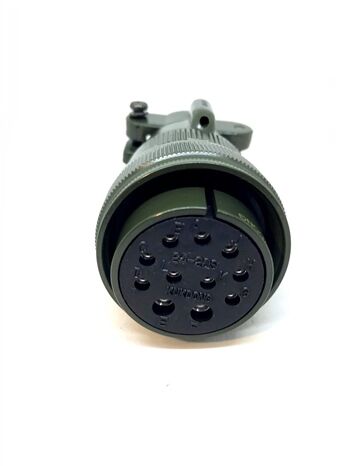

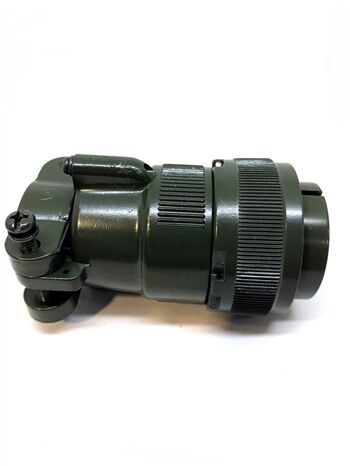

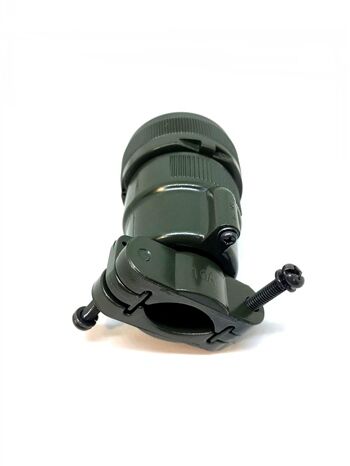

MS3106F 24-20S Kablo Tipi Askeri Konnektör

MIL-DTL-5015 Serisi Military (Askeri) standart kablo tipi veya seyyar tip olarak adlandırdığımız 24 kasa (size)11 pinli dişi konnektördür. Bu ürün ile kullanılabilecek konnektörlerin ürün kodları ise MS3102E 24-20P panel tipi erkek konnektör ve karşıt seyyar tip olan MS3100E 24-20P kodlu erkek konnektördür. Konnektör 16 size ve 12 size pinlere sahiptir. 12 size kontaklarından maksimum 23 amper, 16 size kontaklarından ise maksimum 13 amper akım taşıyabilir. Ürünlerin biribirine sabitlenmesi ise seyyar kısım yani kablo tipi konnektörün, karşılığına takıldıktan sonra seyyar kısımdaki bileziğin çevirilmesi ile gerçekleşir.
