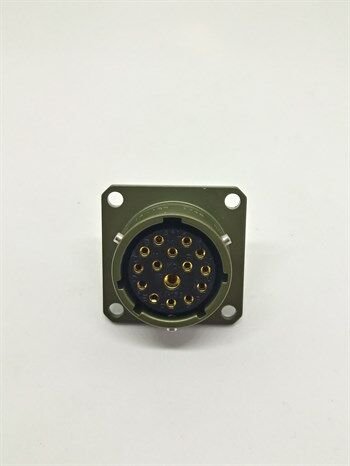

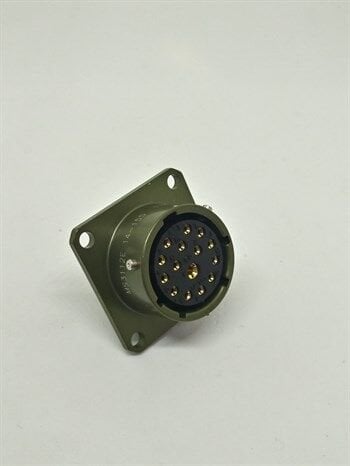

MS3112E 14-15S Shell Panel Tipi Askeri Konnektör

MIL-DTL-26482 I serisi 14 kasa (size) 15 pinli panel tipi veya makine tipi olarak adlandırdığımız shell tipi dişi konnektördür. Bu ürün ile kullanılabilecek konnektörlerin ürün kodları ise MS3116E 14-15P kablo tipi erkek konnektördür. Konnektör 20 size ve 16 size kontaklara sahiptir. 20 size kontakları üzerinden maksimum 7.5 amper. 16 size kontakları üzerinden 22 ampere kadar akım taşıyabilirler. Konnektörlerin biribirlerine hızlı şekilde monte edilmesi için somunun içerisindeki ve bilezikteki diş sistemi ortadan kalkmış tasarıma eklenen 3 ayrı noktada bulunan metal tırnaklar sayesinde bayonet konnektörler gibi çevrilerek kitlenmektedir. Konnektörlerin kitlendiğini bileziği çevirdiğimizde gelen klik sesinden anlayabiliriz.
