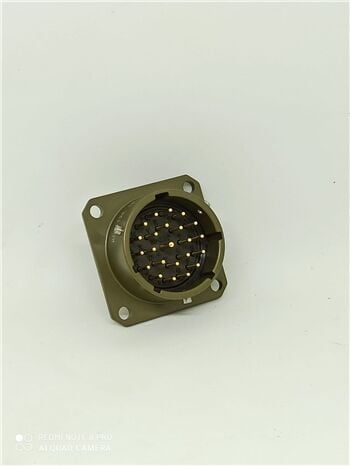

MS3112E 16-23P Shell Panel Tipi Askeri Konnektör

MIL-DTL-26482 I serisi 16 kasa (size) 23 pinli panel tipi olarak adlandırdığımız shell tipi erkek konnektördür. Bu ürün ile kullanılabilecek konnektörlerin ürün kodları ise MS3116F 16-23S kablo tipi dişi konnektördür. Konnektör 22 adet 20 size ve 1 adet 16 size kontağa sahiptir ve bu kontaklardan 20 size üzerinden 7.5 ampere kadar akım taşıyabilir 16 size kontak üzerinden 22 amper akım taşıyabilmektedir. Konnektörlerin biribirlerine hızlı şekilde monte edilmesi için somunun içerisindeki ve bilezikteki diş sistemi ortadan kalkmış tasarıma eklenen 3 ayrı noktada bulunan metal tırnaklar sayesinde bayonet konnektörler gibi çevrilerek kitlenmektedir. Konnektörlerin kitlendiğini bileziği çevirdiğimizde gelen klik sesinden anlayabiliriz.
