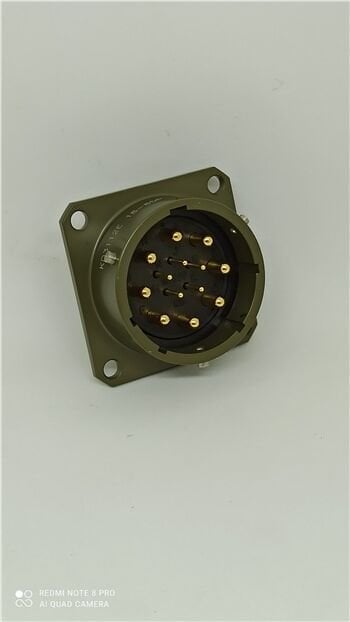

MS3112E 18-85P Shell Panel Tipi Askeri Konnektör

MIL-DTL-26482 I serisi 18 kasa (size) 13 pinli panel tipi veya makine tipi olarak adlandırdığımız shell tipi erkek konnektördür. Bu ürün ile kullanılabilecek konnektörlerin ürün kodları ise MS3116E 18-85S kablo tipi dişi konnektördür. Konnektör 5 adet 20 size kontağa ve 8 adet 12 size kontağa sahiptir ve 20 size kontakları üzerinden 7.5 ampere kadar akım taşıyabilirken 12 size kontakları üzerinden 35 amper akım taşıyabilmektedir. Konnektörlerin biribirlerine hızlı şekilde monte edilmesi için somunun içerisindeki ve bilezikteki diş sistemi ortadan kalkmış tasarıma eklenen 3 ayrı noktada bulunan metal tırnaklar sayesinde bayonet konnektörler gibi çevrilerek kitlenmektedir. Konnektörlerin kitlendiğini bileziği çevirdiğimizde gelen klik sesinden anlayabiliriz.
