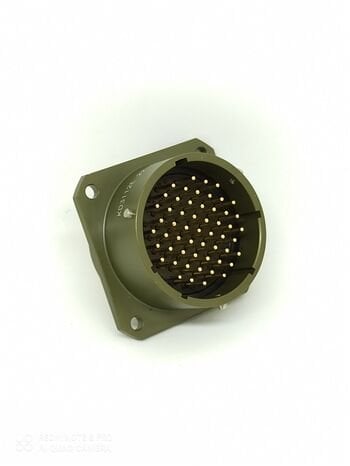

MS3112E 22-55P Shell Panel Tipi Askeri Konnektör

MIL-DTL-26482 I serisi 22 kasa (size) 55 pinli panel tipi veya makine tipi olarak adlandırdığımız shell tipi erkek konnektördür. Bu ürün ile kullanılabilecek konnektörlerin ürün kodları ise MS3116E 22-55S kablo tipi dişi konnektördür. Konnektör 20 size kontaklara sahiptir ve bu kontakları üzerinden maksimum 7.5 ampere kadar akım taşıyabilirler. Konnektörlerin biribirlerine hızlı şekilde monte edilmesi için somunun içerisindeki ve bilezikteki diş sistemi ortadan kalkmış tasarıma eklenen 3 ayrı noktada bulunan metal tırnaklar sayesinde bayonet konnektörler gibi çevrilerek kitlenmektedir. Konnektörlerin kitlendiğini bileziği çevirdiğimizde gelen klik sesinden anlayabiliriz.
